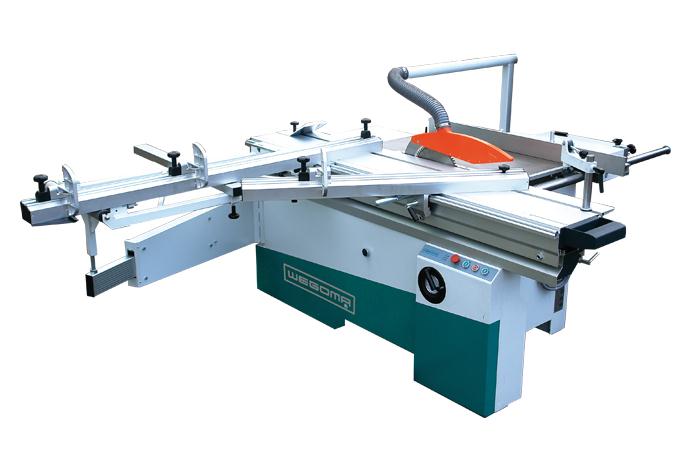

Форматно-раскроечный станок серии FKS

Форматно-раскроечный станок серии FKS
Производитель:
Wegoma-Virutex
Продукт:
Форматно-раскроечный станок серии FKS
в комплекте с кареткой FKS320, длина 3,2м
Категория:
Форматно-раскроечные станки, Двухголовые усорезные пилы
Каталожный №:
20000101
Цена:
по запросу


Описание

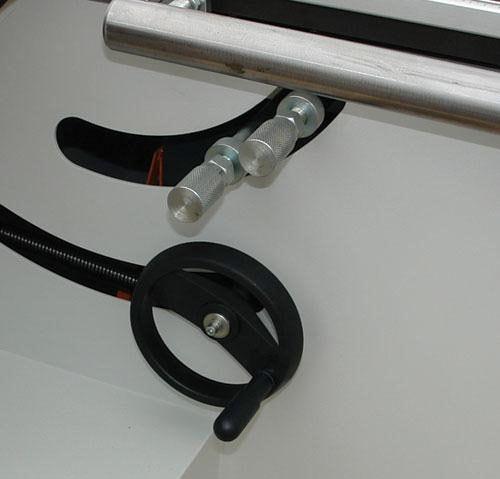

Высокопроизводительные точные форматно-раскроечные станки серии FKS предназначены для продольного и поперечного раскроя, а также распиловки под углом различных пиломатериалов. Корпус станка выполнен из листовой стали. Ручная регулировка высоты и наклона пильного и подрезного узлов.

  • Тяжелая стабильная конструкция гарантирует отсутствие вибрации и устойчивость станка при работе.
  • Большой рабочий стол из серого чугуна с возможностью расширения и удлинения согласно стандартной комплектации.
  • Высококачественный пильный агрегат. Корпус выполнен из серого чугуна, обладает высокой плавностью хода, абсолютной точностью и отсутствием вибрации. Нулевая линия наклона.
  • Подрезной узел с внешней регулировкой высоты и наклона. Оснащен отдельным электродвигателем. Обеспечивает качественный рез без сколов и трещин.

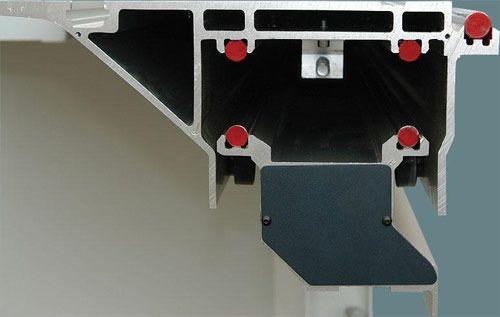

  • Каретка из прочного многокамерного профиля с промежуточной двухроликовой тележкой и круглыми стальными направляющими. Спроектирована для высоких нагрузок и отличается легкостью передвижения, гарантирует параллельность и плавность хода без рывков при нагрузках по всей его длине.

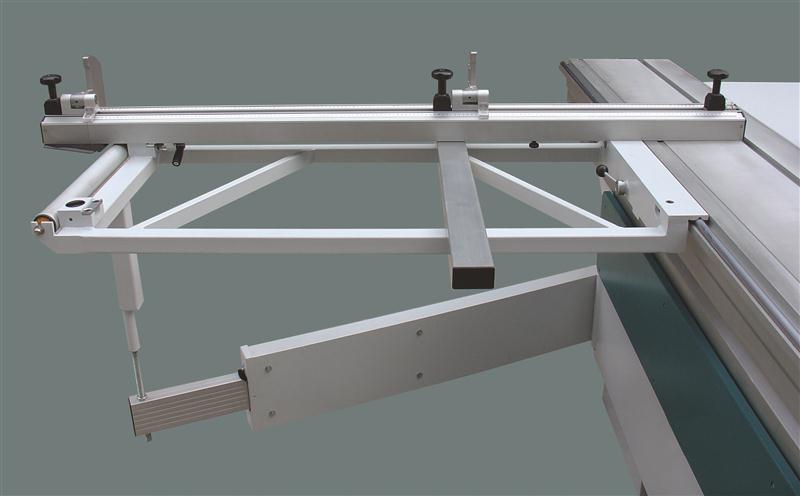

  • Передвижной поперечный поддерживающий стол с телескопическим поперечным упором. Быстрое крепление к каретке. Возможность быстрой фиксации при работе с заготовками большого формата.

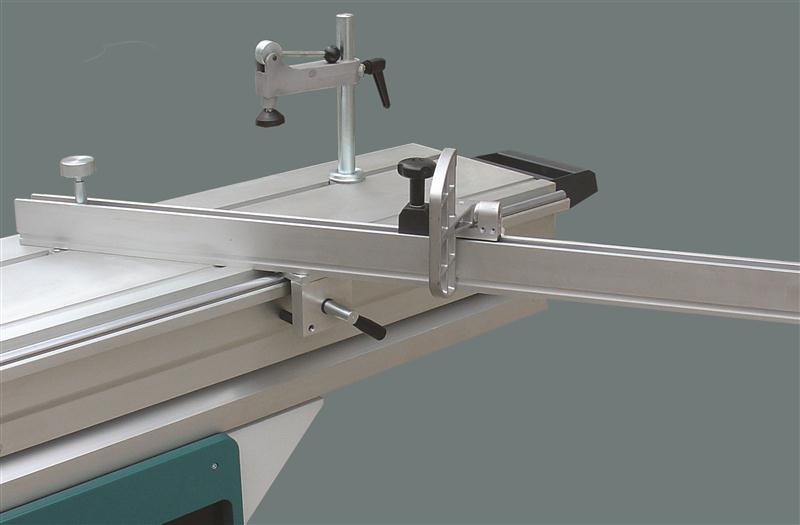

  • Телескопический поперечный упор с линейным базированием. Отсутствие люфта. Высокая точность реза под углом 90°. Литые откидные передвижные ограничители. Хорошо читаемая шкала с увеличительным стеклом.
  • Параллельный упор с системой точного позиционирования. Легкий ход за счет стальной хромированной направляющей системы с фиксацией при помощи быстроразъемного зажима.

Опции:

  • Торцевой упор для точной обработки в диапазоне 45° и 90° с системой быстрого монтажа на форматном столе.
  • Быстрозажимной ручной фиксатор. Легк о перемещается по всей длине каретки, имеет надежный прижим.
  • Передвижной зажим для заготовки.

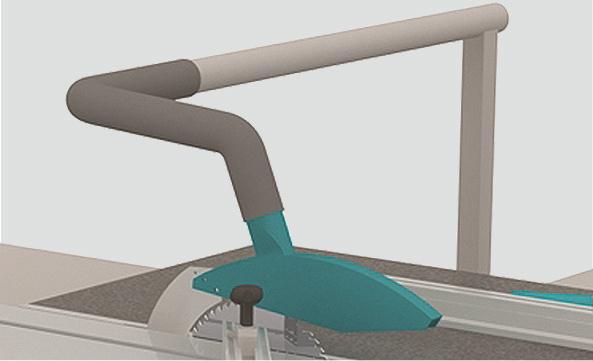

  • Консоль для системы пылеудаления.
  • Двигатель мощностью 5,5 кВт.
  • Электронный жидкокристаллический дисплей для обеспечения точности настройки на параллельном и поперечном упорах.

Технические характеристики

Напряжение:
380В, 50/60 Гц
Размер каретки FKS200:
2000 x 405 мм
Размер каретки FKS280:
2800 x 405 мм
Размер каретки FKS320:
3200 x 405 мм
Размер каретки FKS380:
3800 x 405 мм
Макс.ширина пропила с параллельным упором:
1250 мм
Регулировка высоты пильного диска:
ручная

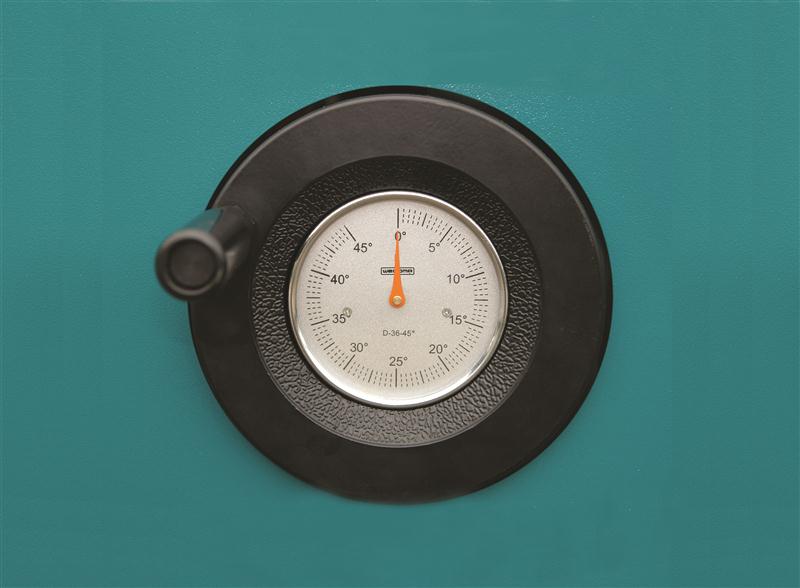

Регулировка наклона пильного диска:
ручная
Аварийный выключатель двигателя:
+
Диаметр вытяжного патрубка:
120 мм
Диаметр вытяжного патрубка на защитном кожухе:
60 мм
Высота стола:
910 мм
Размер стола:
920 x 510 мм
Вес с кареткой FKS200:
850 кг
Вес с кареткой FKS280:
900 кг
Вес с кареткой FKS320:
950 кг
Вес с кареткой FKS380:
1000 кг
Пильный узел:
Диаметр пильного диска:
315 мм
Посадочный диаметр пильного диска:
30 мм
Высота реза при 90°/45°:
90 мм / 63 мм
Мощность двигателя:
4,0 кВт
Частота вращения:
2800 / 4000 / 5600 об/мин
Подрезной узел:
Диаметр пильного диска:
120 мм
Посадочный диаметр пильного диска:
20 мм
Высота реза 90° / 45°:
5 мм / 3 мм
Мощность двигателя:
0,75 кВт
Частота вращения шпинделя:
8000 об/мин

Комплект поставки

Комплектации

20000131 - в комплекте с кареткой FKS200, длина 2.0м
по запросу
20000100 - в комплекте с кареткой FKS280, длина 2.8м
по запросу
20000101 - в комплекте с кареткой FKS320, длина 3.2м
по запросу
20000102 - в комплекте с кареткой FKS380, длина 3.8м
по запросу

Рекомендуемые товары (дополнительные опции)

  • 95000200 - Электронный жидкокристалический дисплей
  • 90000114 - Упор под углом 45°
  • 90000115 - Передвижной зажим для заготовки
  • 95000561 - Быстрозажимной ручной фиксатор
  • 95000562 - Консоль для системы пылеудаления
  • 95000560 - 5,5 кВт-мотор
  • 41000058 - Шланг аспирационный D=120 мм, длина 1 м
  • 41000056 - Шланг аспирационный D=60 мм, длина 1м
  • 41000059 - Y-образный адаптер D=120/60 мм
