Форматно-раскроечный станок с ЧПУ - S400NC каретка 3,2м

Форматно-раскроечный станок с ЧПУ - S400NC каретка 3,2м
Производитель:
Wegoma-Virutex
Продукт:
Форматно-раскроечный станок с ЧПУ - S400NC каретка 3,2м
в комплекте с подрезным узлом
Категория:
Каталожный №:
20500203
Цена:
1 091 420,00 руб.


Описание

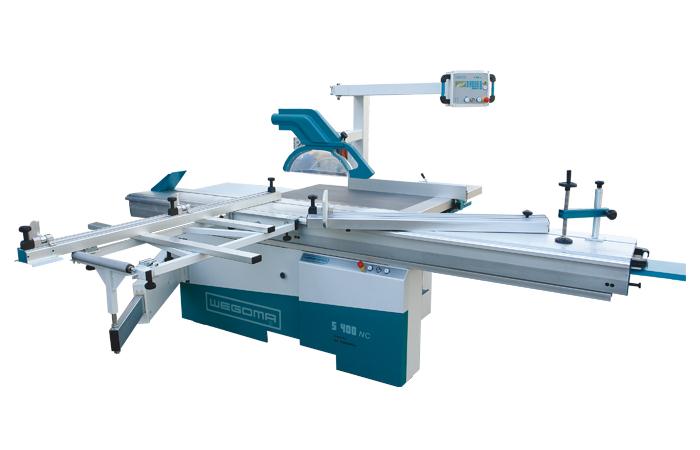

Форматно-раскроечный станок S400NC - с числовым программным управлением - предназначен для качественного чистого раскроя щитов древесины, ДВП, односторонних и двухсторонних ламинированных ДСП и также ДСП облицованных декоративными пленками.

Мощный и стабильный корпус машины гарантирует отсутствие вибрации и надёжность в работе.

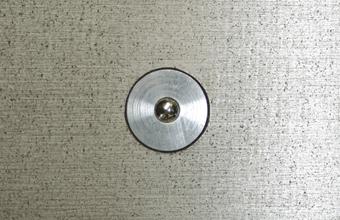

  • Новейшая SWS модель роликовой каретки с прецизионной настройкой горизонтальных и вертикальных роликов. Обеспечивает движение каретки по двум осям в горизонтальной и вертикальной плоскости, что гарантирует высокую точность и плавность перемещения. Изобретение обеспечило отличное качество хода, наивысшую точность и плавность. Устойчивость к скручиванию и деформации на выносных режимах работы каретки. Каретка имеет пошаговый фиксатор каждые 50 мм. Интегрированная система очистки - очищает направляющие самостаятельно при каждом движении каретки. Система не требует дополнительного смазывания и технического обслуживания.

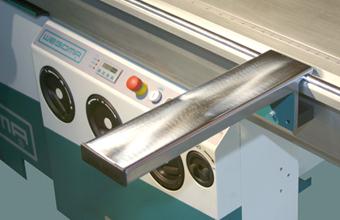

  • Электронный блок управления расположен на подвижной консоли на уровне глаз и оснащен жидкокристаллическим экраном с отличной контрастностью, на котором отчетливо видны все настраиваемые параметры. Электромеханическая настройка основного и подрезного узлов и также паралельного упора. Все установки осуществляется с помощью электропривода.

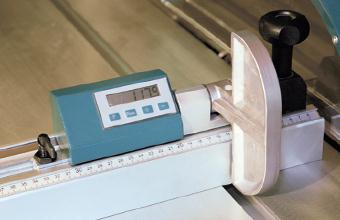

  • Параллельный упор оснащен жидкокристалическим цифровым дисплеем и имеет автоматическую подстройку нуля при изменении положения.

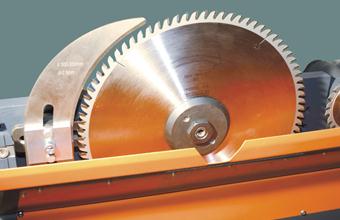

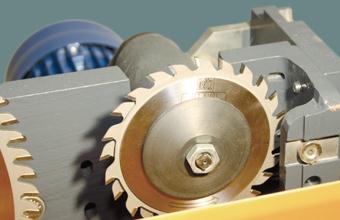

  • Подрезной узел также управляется через электронный блок управления и оснащён отдельным электродвигателем с ременным приводом. Имеет регулировку по высоте, наклону и соосности к основной пиле. Обеспечивает качественный рез без сколов и трещин. Включён в стандартную комплектацию.

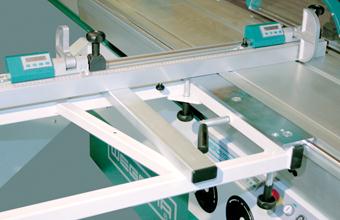

  • Поперечный рабочий стол выдерживает весовую нагрузку до 150кг! это гарантирует высокую точность реза без малейших отклонений. Оснащён телескопическим упором для распила заготовок до 3,2м.

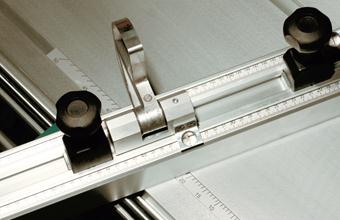

  • Боковой телескопический упор выдвижной элемент телескопического упора оснащён подшипниками, что обеспечивает плавность хода без толчков и рывков. Распил заготовок до 3,2м.

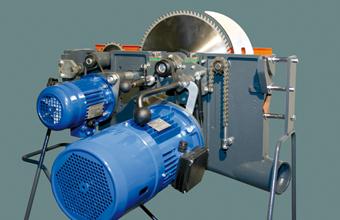

  • Пильный узел с поворотным сегментом изготовлен полностью из серого чугуна для обеспечения стабильности, высокой прочности и долгого срока службы.
  • Поддержка 3 режимов работы 3000, 4000, 5000 об/мин (ременной привод)
  • Электродвигатель основной пилы 5,5 кВт
  • Элетродвигатель подрезного узла 0,75 кВт

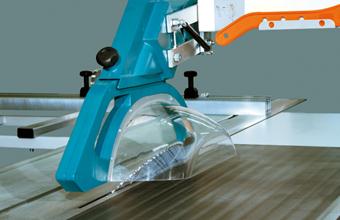

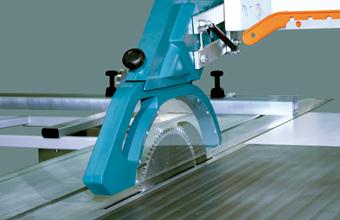

  • Откидной пылеуловитель быстросъёмный (2х типов узкий и широкий)
  • Передвижной зажим для фиксации заготовок

Технические характеристики

Размер каретки SWS20:
2000 x 405 мм
Размер каретки SWS28:
2800 x 405 мм
Размер каретки SWS32:
3200 x 405 мм
Размер каретки SWS38:
3800 x 405 мм
Напряжение:
400 В, 50/60 Гц
Размер каретки:
2000 / 2800 / 3200 / 3800 х 405 мм
Макс. ширина реза парал.упор (станд):
1000 мм
Макс. ширина реза парал.упор (опц.):
800 / 1300 мм
Длина реза:
1730 / 2530 / 2930 / 3530 мм
Макс.длина телескоп.поперечн.упора:
3250 мм
Установка по высоте:
электромеханическая
Установка наклона:
электромеханическая / 46°
Установка параллельн.упора:
электромеханическая
Установка подрезного узла:
электромеханическая
Защитн.автомат эл.двигателя:
есть
Патрубок пылеудаляющей системы:
Ø 100 мм
Патрубок на откидном пылеуловителе:
Ø 80 мм
Высота стола (стандарт):
870 мм
Высота стола (опция):
910 мм
Размер стола:
1000 х 680 мм
Вес станка: 2,0 / 2,8 / 3,2 / 3,8:
1000 / 1050 / 1100 / 1150 кг
Пильный узел
Макс. Размер пильного диска:
Ø 400 мм
Посадочный диаметр пильн.диска:
Ø 30 мм
Высота пропила: 90° / 46° с подрезател:
135 мм / 95 мм
Мощность двигателя:
5,5 кВт
Число оборотов:
3000 / 4000 / 5000 об/мин
Подрезной узел
Макс. Размер пильного диска:
Ø 120 мм
Посадочный диаметр пильн.диска:
Ø 22 мм
Мощность двигателя:
0,75 кВт
Число оборотов:
8000 об/мин

Комплект поставки

  • Форматно-раскроечный станок S400NC
  • Подрезной узел с внешней регулировкой высоты и наклона.
  • Параллельный упор с жидкокристалическим дисплеем
  • Боковой телескопич. упор: распил заготовок до 3,2м
  • Консоль для пылеуловителя с защит.кожухами (2шт.)
  • Эксцентриковый ручной зажим (передвижной)
  • Прижимной башмак
  • Проталкиватель

Комплектации

20500201 - с кареткой WEGOMA SWS-System, длина 2,0м
,00 руб.
20500202 - с кареткой WEGOMA SWS-System, длина 2,8м
,00 руб.
20500203 - с кареткой WEGOMA SWS-System, длина 3,2м
1 091 420,00 руб.
20500204 - с кареткой WEGOMA SWS-System, длина 3,8м
,00 руб.

Рекомендуемые товары (дополнительные опции)

  • 20500900 - Электроблок включения станка с каретки
  • 20500901 - 5,5 кВт-мотор
  • 20500913 - Дополнительный расширитель стола 1300мм
  • 20500903 - Электронный жидкокристалический дисплей бокового упора
  • 20500904 - Массивные Опоры - для увелечения рабочей высоты до 910мм
  • 20500905 - Подрезная система Quick-Ritz - для быстрой настройки необходимой ширины пропила
  • 20500906 - STEG дополнительный расширитель каретки
  • 20500907 - Пневматическая прижимная траверса
  • 20500908 - Система охлаждения (для работ с алюминием)
  • 95000561 - Передвижной эксцентриковый зажим для фиксации заготовки
  • 20500911 - Передвижной боковой упор для реза под углом
  • 96000685 - пильный диск 350х3,5х30мм, Z=84 WZ
  • 96000686 - подрезн. пильный диск 120/2,8-3,6/х22мм, Z=2х12 WZ
  • 20500915 - Wegoslide пневмо-стол для работ с тяжёлыми заготовками
  • 20500918 - Vakuu-S вакуумная зажимн.система в каретки
  • 20500920 - Vario-система беступенчат.скорость подачи от 0-6000 об/мин
  • 20500923 - автоматическое опускание защитн.кожуха
  • 20500927 - Laser Schnittfügenanzeige лазерная линейка
  • 20500926 - DGA угловая линейка (с метрической шкалой)
  • 20500932 - DGA-D1 угловая линейка (электронным угломером)
  • 20500933 - DGA-D2 угловая линейка (электронным измерителем угла и длины)
