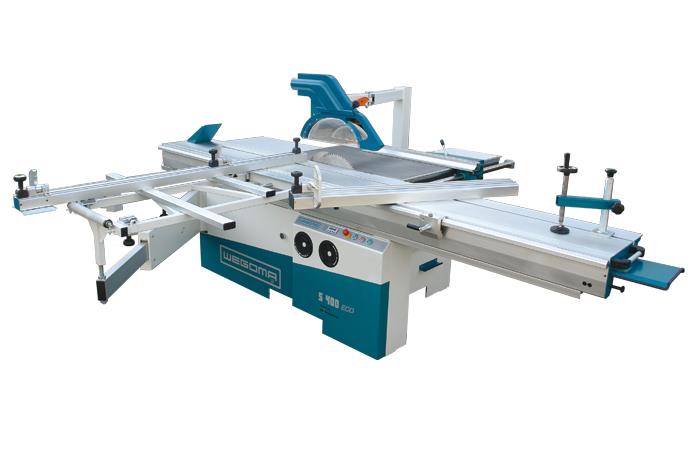

Форматно-раскроечный станок S400-ECO каретка 3,2м

Форматно-раскроечный станок S400-ECO предназначен для качественного чистого раскроя щитов древесины, ДВП, односторонних и двухсторонних ламинированных ДСП и также ДСП облицованных декоративными пленками.

Мощный и стабильный корпус машины гарантирует отсутствие вибрации и надёжность в работе.

• Новейшая SWS модель роликовой каретки с прецизионной настройкой горизонтальных и вертикальных роликов. Обеспечивает движение каретки по двум осям в горизонтальной и вертикальной плоскости, что гарантирует высокую точность и плавность перемещения. Изобретение обеспечило отличное качество хода, наивысшую точность и плавность. Устойчивость к скручиванию и деформации на выносных режимах работы каретки. Каретка имеет пошаговый фиксатор каждые 50 мм. Интегрированная система очистки - очищает направляющие самостаятельно при каждом движении каретки. Система не требует дополнительного смазывания и технического обслуживания.
• Блок управления удобно расположен на передней панели станка. Настройка по высоте и наклону основной пилы регулируются с помощью маховиков на передней панели корпуса станка. Показания угла наклона отражены на жидкокристаллическом дисплее с отличной контрастностью, на котором отчетливо видны настраиваемые параметры.
• Поперечный рабочий стол выдерживает весовую нагрузку до 150кг! это гарантирует высокую точность реза без малейших отклонений. Оснащён телескопическим упором для распила заготовок до 3,2м.
• Боковой телескопический упор выдвижной элемент телескопического упора оснащён подшипниками, что обеспечивает плавность хода без толчков и рывков. Распил заготовок до 3,2м.
• Пильный узел с поворотным сегментом изготовлен полностью из серого чугуна для обеспечения стабильности, высокой прочности и долгого срока службы.
• Подрезной узел включён в стандартную комплектацию и оснащён отдельным электродвигателем с ременным приводом. Имеет регулировку по высоте, наклону и соосности к основной пиле. Обеспечивает качественный рез без сколов и трещин.
• Поддержка 3 режимов работы 3000, 4000, 5000 об/мин (ременной привод)
• Электродвигатель основной пилы 5,5 кВт
• Элетродвигатель подрезного узла 0,75 кВт
• Параллельный упор ручная регулировка
• Передвижной зажим для фиксации заготовок

Размер каретки SWS20:

2000 x 405 мм

Размер каретки SWS28:

2800 x 405 мм

Размер каретки SWS32:

3200 x 405 мм

Размер каретки SWS38:

3800 x 405 мм

Напряжение:

400 В, 50/60 Гц

Размер каретки:

2000 / 2800 / 3200 / 3800 х 405 мм

Макс. ширина реза парал.упор (станд):

1000 мм

Макс. ширина реза парал.упор (опц.):

800 / 1300 мм

Длина реза:

1730 / 2530 / 2930 / 3530 мм

Макс.длина телескоп.поперечн.упора:

3250 мм

Установка по высоте:

ручная

Установка наклона:

ручная / 46°

Защитн.автомат эл.двигателя:

есть

Патрубок пылеудаляющей системы:

Ø 100 мм

Патрубок на откидном пылеуловителе:

Ø 80 мм

Высота стола (стандарт):

870 мм

Высота стола (опция):

910 мм

Размер стола:

1000 х 680 мм

Вес станка: 2,0 / 2,8 / 3,2 / 3,8:

890 / 990 / 1000 / 1050 кг

Пильный узел

Макс. Размер пильного диска:

Ø 400 мм

Посадочный диаметр пильн.диска:

Ø 30 мм

Высота пропила 90° / 46° с подрезател:

135 мм / 95 мм

Мощность двигателя:

5,5 кВт

Число оборотов:

3000 / 4000 / 5000 об/мин

Подрезной узел

Макс. Размер пильного диска:

Ø 120 мм

Посадочный диаметр пильн.диска:

Ø 22 мм

Мощность двигателя:

0,75 кВт

Число оборотов:

8000 об/мин

• Форматно-раскроечный станок S400-ECO
• Подрезной узел (оснащён собственным двигателем 0,75кВт)
• Боковой телескопич. упор: распил заготовок до 3,2м
• Консоль для пылеуловителя
• Эксцентриковый ручной зажим (передвижной)
• Прижимной башмак
• Проталкиватель

• 20500900 - Электроблок включения станка с каретки
• 20500901 - 5,5 кВт-мотор
• 20500902 - Дополнительный расширитель 1300 мм
• 20500903 - Электронный жидкокристалический дисплей бокового упора
• 20500904 - Массивные Опоры - для увелечения рабочей высоты до 910мм
• 20500905 - Подрезная система Quick-Ritz - для быстрой настройки необходимой ширины пропила
• 20500906 - STEG - дополнительный расширитель каретки
• 20500907 - Пневматическая прижимная траверса
• 20500908 - Система охлаждения (для работ с алюминием)
• 95000561 - Передвижной эксцентриковый зажим для фиксации заготовки
• 20500911 - Передвижной боковой упор для реза под углом
• 96000685 - пильный диск 350х3,5х30мм, Z=84 WZ
• 96000686 - подрезн. пильный диск 120/2,8-3,6/х22мм, Z=2х12 WZ
• 20500915 - Wegoslide пневмо-стол для работ с тяжёлыми заготовками
• 20500918 - Vakuu-S вакуумная зажимн.система в каретки
• 20500920 - Vario-система беступенчат.скорость подачи от 0-6000 об/мин
• 20500923 - автоматическое опускание защитн.кожуха
• 20500927 - Laser Schnittfügenanzeige лазерная линейка
• 20500926 - DGA угловая линейка (с метрической шкалой)
• 20500932 - DGA-D1 угловая линейка (электронным угломером)
• 20500933 - DGA-D2 угловая линейка (электронным измерителем угла и длины)
